Reparaturanleitung - Kurbelwerk der Markise wechseln


calimerlin

Empfohlene Beiträge

Hallo,



Das Kurbelwerk der Markise kann nach jahrelangem Gebrauch auf Grund vom Verschleiss der Zahnräder durchrutschen

und die Markise lässt sich nicht mehr richtig verriegeln, im schlimmsten Falle gar nicht mehr schliessen.

So bei mir kürzlich geschehen, also muss das Kurbelwerk gewechselt werden.



Da die Markise bekannterweise die 5102 von Thule - Omnistor ist, findet man die erforderlichen Ersatzteile hier:



Thule Omnistor 5102 | Thule | Deutschland



Das Kurbelwerk hat die Thule Ersatzteilnummer 150060120.



P1090903 (Copy).JPG



Ich habe das Teil hier bestellt:



Endplatte links inkl. Kurbelwerk - Thule Ersatzteil Nr. 1500601201 - passend zu Thule Omnistor 5102 von Thule Omnistor Ersatzteile bei Campingshop Wagner Campingzubehör



Ging alles super - morgens bestellt und am nächsten Vormittag war das Teil schon da.





Soderle, jetzt heisst es nur noch das Teil zu wechseln.

Das ist wirklich kein Hexenwerk und geht so:





Zunächst muss die Markise ganz geöffnet werden,

so dass keine Spannung mehr auf dem Markisentuch ist.

Das ist wichtig, damit sich das Kurbelwerk leicht entfernen und wieder aufstecken lässt.



An Werkzeug benötigt man lediglich einen kurzen und einen normalen Kreuzschraubendreher:



P1090906 (Copy).JPG

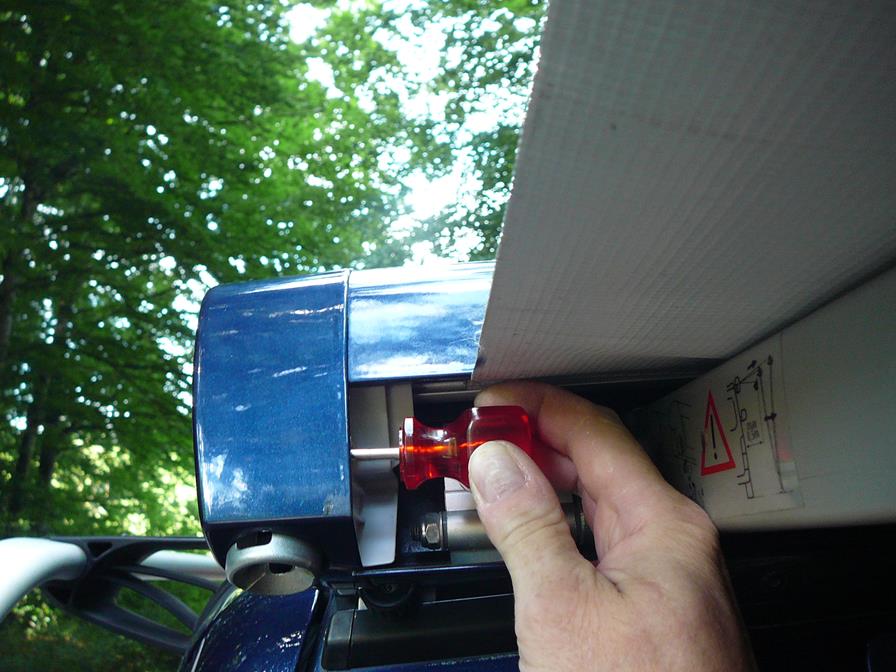

Der kurze Schraubendreher wird zum Lösen der Befestigungsschraube der Abdeckkappe benötigt.

Mit einen normal langen Schraubendreher kommt man da nicht richtig dran:



P1090907 (Copy).JPG   P1090898 (Copy).JPG



Dann kann man mittels Kreuzschraubendreher die drei Befestigungsschrauben der Endplatte mit dem Kurbelwerk entfernen:



P1090900 (Copy).JPG



Die Endplatte mit dem Kurbelwerk kann nun einfach von der Achse der Tuchrolle abgezogen werden:



P1090901 (Copy).JPG

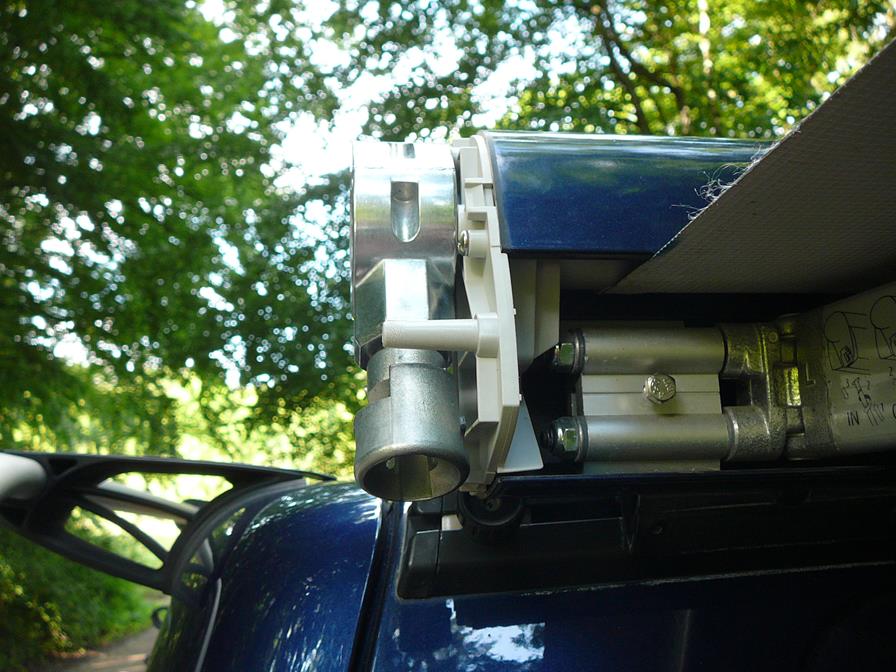

Das neue Endplatte mit dem Kurbelwerk auf die Achse stecken und in das Markisengehäuse einschieben.

Die Endplatte nun wieder mit den drei Kreuzschlitzschrauben an der Markise befestigen:



P1090905 (Copy).JPG    P1090904 (Copy).JPG



Markise testweise einmal rein und wieder rauskurbeln, um zu sehen, ob alles ordentlich läuft.

Dann die Abdeckkappe wieder über das Kurbelwerk stecken und mit der Befestigungsschraube sichern.

...und fertig.





Gruss,



Stephan





Link zu diesem Kommentar

gute, leichtverständliche Anleitung.

Vielen Dank dafür.

Link zu diesem Kommentar

You do not have the required permissions to view the quote content in this post.



High,



somit scheinen sich meine Befürchtungen zu bestätigen.



Das Kurbelwerk hat schon ordentlich Spiel, ich glaube da bahnt sich was an.



Danke für den aufschlussreichen Bericht.



60 - 70 € ist nicht geschenkt, aber der eher problemlose Austausch ohne Freundlichen



macht es erträglich.



Grüße

Franz

Link zu diesem Kommentar

You do not have the required permissions to view the quote content in this post.



Hallo Franz,



Ein klein wenig Spiel der Kurbelaufnahme ist normal.

Die lässt sich immer ein wenig bewegen.



Wenn die Zahnräder abgenutzt sind dreht das Ding irgenwann durch.

Das heisst, wenn du beim Verriegeln der Markise sehr kräftig zudrehst, ratscht das Ding durch.

Das wird dann mit der Zeit immer schlimmer, bis sich die Markise sich irgendwann gar nicht mehr zukurbeln lässt.



Ja, der Feundliche würde das Teil gar nicht austauschen sondern gleich die ganze Markise.:eek:



Da hält sich der Preis für das Ersatzteil doch in Grenzen.

Und die Montage kost gar nix. ausser ein Paar Minuten Zeit und einer Flasche Bier zur Stärkung

während der Arbeit und danach.:D





Gruss,



Stephan

Link zu diesem Kommentar

You do not have the required permissions to view the quote content in this post.



Danke für den Zuspruch, hast ja Recht.

Am "Durchdrehen" bin ich zum Glück noch nicht . . . . :happy:



lg franz

Link zu diesem Kommentar

Hallo,



Soderle...jetzetle...mein Forscherdrang und der sich im Keller befindliche Bierkasten haben mich veranlasst denselbigen aufzusuchen, (ich meine den Keller)

um der Sache mal auf den Grund zu gehen.

Deroweil sich dort das defekte Kurbelwerk befindet.



Nach erster Beurteilung ist es scheinbar nicht vorgesehen das Teil irgendwie zu öffnen.

Nach dem Öffnen einer Flasche Bier und dem Genuss derselbigen stieg jedoch die Gewaltbereitschaft

und es gelang mir unter Einsatz einiger Werkzeuge, die sicher nicht zur Reparatur des Kurbelwerkes vorgesehen sind,

dasselbige zu öffnen.:P



You do not have the required permissions to view the image content in this post.



Und nun wird auch klar, wieso das Dingens den Dienst verweigert.

Die Zahnräder sind völlig abgenutzt und können natürlich so die Kraft der Kurbel

nicht mehr auf die Welle, die das Tuch aufwickelt übertragen.

Scheint ja, so wie´s aussieht, ein sehr hochwertiges Material zu sein.:eek:





Für den Preis könnte man eigentlich schon etwas mehr Qualität verlangen.:evil:





durchgedrehte Grüsse,



Stephan



Link zu diesem Kommentar
  • 1 Jahr später...

Hallo Stephan,

Bin durch Google Suche auf deinen super hervorragenden Bericht gestoßen.

Hatte das gleiche Problem an meiner 6m Markise. Dank dir!

Servus Konrad Hakopa



P.S. Ist ja tolles Wetter an der Zugspitz!

Link zu diesem Kommentar

Hallo. Gibt es dafür eigentlich auch einen elektrischen Antrieb zum umrüsten?

Oder nur die Kurbelvariante?

Danke. Viele Grüße

Link zu diesem Kommentar

Leider nein. Es gibt zwar ein Motor Kitt von Thule, aber der ist für die 5200er Markise. War auch schon auf Suche. Es gibt Aufsteckmotoren, allerdings laufen diese fast immer auf 230 Volt.

Link zu diesem Kommentar

You do not have the required permissions to view the quote content in this post.

Danke habu... schade eigentlich. Wäre ein schönes Gimmik. Am besten mit Fernbedienung... was nicht ist, kann ja noch werden.



Habe das Nachrüstset für eine 9200 gefunden. Zum umbasteln zu teuer ..,

Link zu diesem Kommentar

Akkuschrauber und Adapter? 😉

Link zu diesem Kommentar

Danke fürs teilen Stephan!

Elektrische Markise am Cali??? 😏

Das wird ja immer schlimmer hier 😉

Link zu diesem Kommentar

Erstmal "Danke" Stephan für die perfekte Arbeitsanleitung - so mutt dat sein :;-D:

Die knapp 70 EUR sind natürlich auch nicht wirklich geschenkt, allerdings besser als ne komplett neue Markise.

You do not have the required permissions to view the quote content in this post.

Andy, eine Fernbedienung ist sicher ne tolle Sache, macht aber nur Sinn, wenn man nicht eh daneben stehen muss, um die Stützbeine nach ca. 40 cm auszuklappen - Logo, oder?



Schöne Grüße,



Paul

Bearbeitet von PaulMZB
Stefan mit "ph" ;-)
Link zu diesem Kommentar

Moin Paul, ich will Dir deine logische Argumentation nicht nehmen.



Der Antrieb wäre ja ein gimmik! Gimmiks brauche ich selten bis nicht.



Aber ohne eine FB säße oder stünde ich im bzw. direkt am Auto. Drücke den Tastschalter (nur der macht zum Schutz vor komplettem Ausfahren Sinn) und steige nach wenigen Sekunden aus, müsste um die Beine der Narkise zu stellen, wieder ans Auto usw.



mit Fb bliebe ich an bzw. vor der Markise stehen 😉.... und kann mich mit der Markise bewegen.



Auch wenn mir das Gimmik gefällt.... der elektr. Antrieb macht da eher wenig Sinn.



Ist doch schön, auch das eine oder andere Luxusproblem zu haben. Kurbeln wir doch weiter!

Link zu diesem Kommentar
  • 8 Monate später...

Ratsch! Auch bei mir war's jetzt soweit: da hat sich im Kurbelwerk beim letzten, festen Zuziehen der Markise irgendwas abgedreht.



Ersatzteil bestellt (79 Euronen inzwischen) und Dank der Anleitung oben ganz einfach ausgetauscht. Danke dafür!!

Link zu diesem Kommentar

Dein Kommentar

Du kannst jetzt schreiben und Dich später registrieren. Wenn Du ein Konto hast, melde Dich jetzt an, um unter Deinem Benutzernamen zu schreiben.

Gast
Auf dieses Thema antworten...

×   Du hast formatierten Text eingefügt.   Formatierung wiederherstellen

  Nur 75 Emojis sind erlaubt.

×   Dein Link wurde automatisch eingebettet.   Einbetten rückgängig machen und als Link darstellen
