Kleine Schublade für die 2er Sitzbank

[bastelwastel]

Hallo Leute,

hier kommt ein kleiner Baubericht zu meiner kleinen Schublade. Das Original kostet bei VW so um die 350 Euro. Meine Version hat mich etwa 3 Wochenenden, ein paar vorhandene Reste, 2 55cm Vollaszüge und etwa 2 Liter Bier gekostet. Der Vorteil meiner Variante zum VW Original: Man muss nichts nieten oder bohren, Der Einbau funktioniert an der eingebauten Sitzbank, Man kann alles problemlos wieder in den Originalzustand versetzen.

Die Verrastung ist optional, ich glaube der Tüv achtet auf sowas. Man könnte hier auch Auszüge mit Verrastung kaufen. Falls übrigens jemand die Ersatzteilnummer der kleinen Originalblende kennt, würde ich die eventuell noch nachrüsten. Dann sieht man keinen Unterschied mehr

Und so sieht es vorher und nachher aus. Den Farbton hab ich aus schwarz, weiß ein klein wenig rot und gelb selbst gemixt. Der Blitz verfälscht die Farbe etwas. Bei Tageslicht passt es ziemlich gut



Schöne Grüße

Lothar

[radrenner]

You do not have the required permissions to view the quote content in this post.

Hallo bastelwastel, sieht gut aus.



Die Teilenummer des Griffs ist 7E7 885 639, der Preis ist jedoch stattlich 22,35€ plus Mwst. Ich habe gerade einen kauft um an der großen Schublade einen zweiten Griff an der linken Seite zu installieren.



Gruß Rudolf

[Tim_Jochen]

Toll bis ins Detail! Hut ab, das sieht richtig gut aus 👍

[hans_771]

You do not have the required permissions to view the quote content in this post.

😳 um auf beiden Seiten zu öffnen? Klär mich mal auf 🙂

[radrenner]

You do not have the required permissions to view the quote content in this post.

Guten Morgen, sieh mal hier:



den Umbau habe ich vor Jahren schon bei meinem Cali gemacht und vor zwei Wochen beim Cali meiner Tochter.





Effektiv benötigst Du aber nur zwei Teilesätze und einen Splint oder eine M3er Schraube mit der Du den Griffhalter auf der Achse befestigst. Hier noch mal die Teilenummern:



7H7 067 303 und 7E7 885 639 zum Preis von 48,85 plus Mwst.



Gruß Rudolf



[hanseatic]

You do not have the required permissions to view the quote content in this post.

Dem kann ich mich nur anschließen - das ist schon einiges mehr an Technik als die schlichteren Lösungen, die es so gibt. Hätte ich vermutlich nicht hinbekommen. Respekt.

[hanseatic]

So, noch eine Eigenbau-Lösung für die kleine Schublade. Gefertigt aus Birke-Multiplex, Wände 9 mm, Boden 19 mm, ein paar Alu-Profilen und ein paar Normteilen. Die Idee war, einen Kasten zu bauen, der auf Rollen läuft, sich an dem vorhandenen Zapfen an der Sitzbank einklinkt und dadurch mit der Sitzbank verfährt. Außerdem kann man ihn, falls man die Durchlademöglichkeit braucht, mit einem Handgriff komplett entnehmen. Vom handwerklichen Finish her ist da noch Luft nach oben, aber die Lösung funktioniert!



Hier noch der Rohbau:

You do not have the required permissions to view the image content in this post.



Die seitlichen Alu-Z-Schienen geben dem Kasten genug Führung, damit der parallel zur Sitzbank nach hinten fährt.



Die Rollen werden von unten einfach in die Bohrung gedrückt. Sie sind groß genug, um auch mit ein wenig Dreck und Staub noch zu funktionieren.





Der Betätgungsmechanismus besteht aus 2 Gewindemuffen, 3 Stellringen, einem Stück Gewindestange, und einem Flügelgriff mit eingelassener Mutter, den zweiten Flügel habe ich abgesägt. Die Gewindemuffen sind in Gleitlagern gelagert. Später ist unterhalb des Verriegelung noch ein Querholz dazu gekommen, der als sichere Verankerung für den Griff dient.

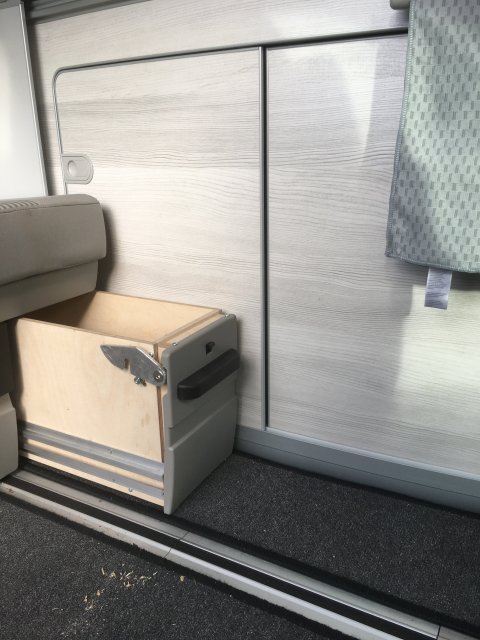

So, das Ganze jetzt mit Blende - ich habe die Originalabdeckung genommen und das Innenleben entfernt:

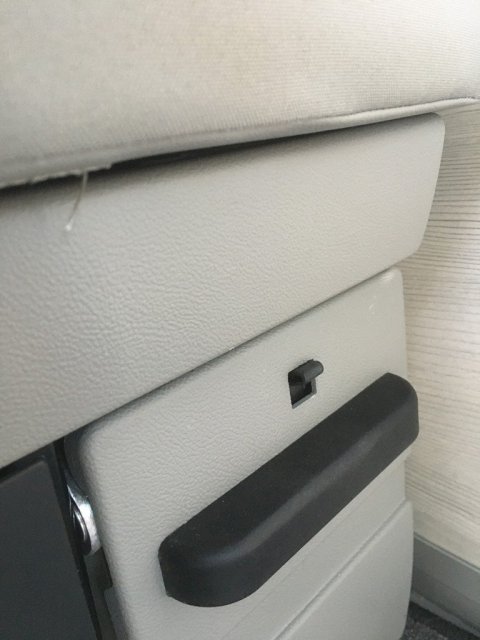

Für den Entriegelungshebel habe ich ein kleines Loch in die Blende gesägt:

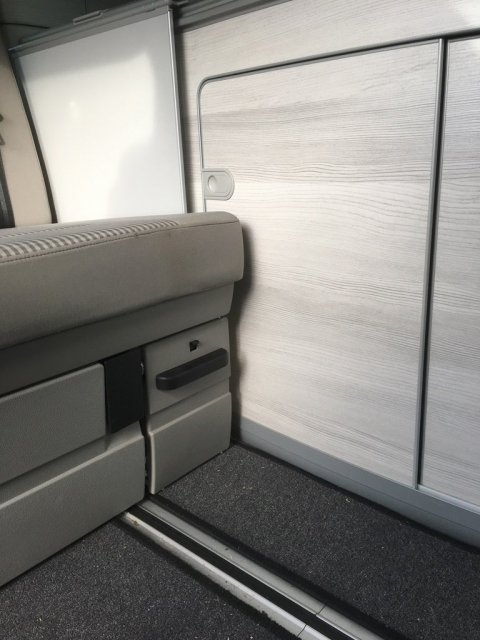

Im geschlossenen Zustand:



Zu meiner Überraschung federte die Blende aus der Biegung in eine gerade Form zurück, nachdem ich den Halter auf der Rückseite entfernt hatte. Ich musste daher die Krümmung von der Sitzbank abnehmen, und das ist im oberen Teil, wie man sieht, nur halbgut gelungen. Aber damit kann ich leben. Unser Schubladengriff sitzt auch nicht gerade auf dem Kasten.



Da ich nichts von dem, was ich da verbaut habe, im Haus hatte, war der Aufwand für Recherche und Teilebeschaffung relativ hoch. Die Gesamtmaterialkosten dürften ca. 100 EUR betragen haben.

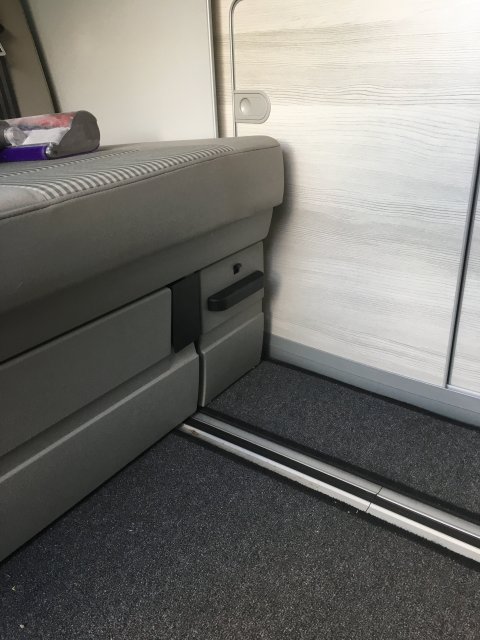

Die Lösung fügt sich optisch recht harmonisch ein:



Bearbeitet 10. April 2022 von hanseatic

[EuroCali]

Schöne Lösung, gefällt mir!

[Tim_Jochen]

Tolle Lösung, Hut ab! Auch da stecken ein paar richtig gute Ideen drin, die Führung und Verriegelung an den Original zapfen, aber auch der Verriegelungsmechanismus, klasse!

[Kosmonaut]

You do not have the required permissions to view the quote content in this post.



Super schöne Lösung. Gibt es Maßzeichnungen von dir hierzu die du mit uns teilen magst?
